شوتینگ نخاله آهنی

آشنایی با قسمت‌های مختلف شوتینگ نخاله آهنی

اجزای تشکیل‌دهنده شوتینگ نخاله، با توجه به نخاله‌ها و مصالحی، که قصد جابه‌جایی آن‌ها را دارید؛ متفاوت است؛ اما در حالت کلی اصلی‌ترین اجزا شامل مواردی می‌شود، که در ادامه معرفی می‌گردند.

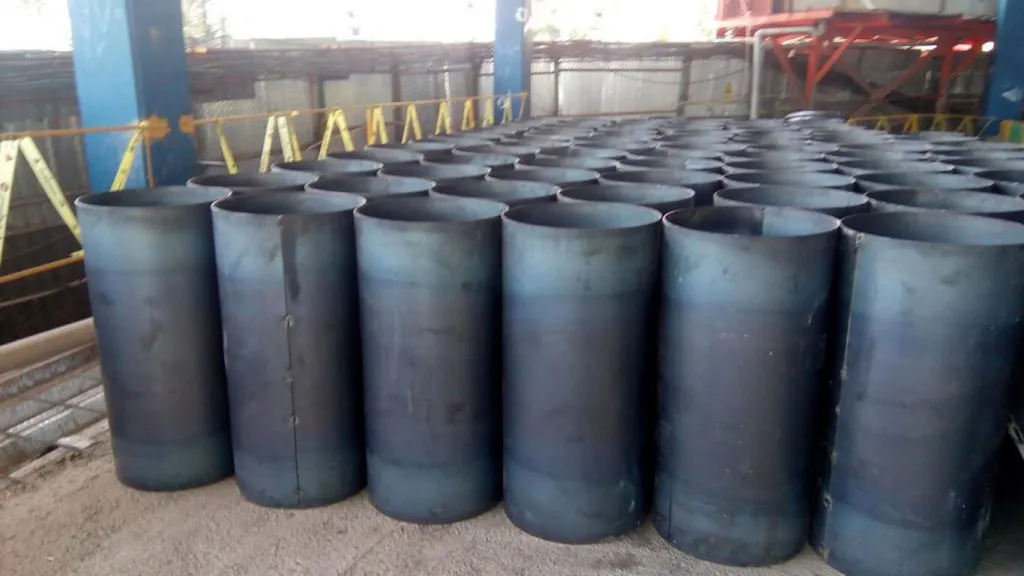

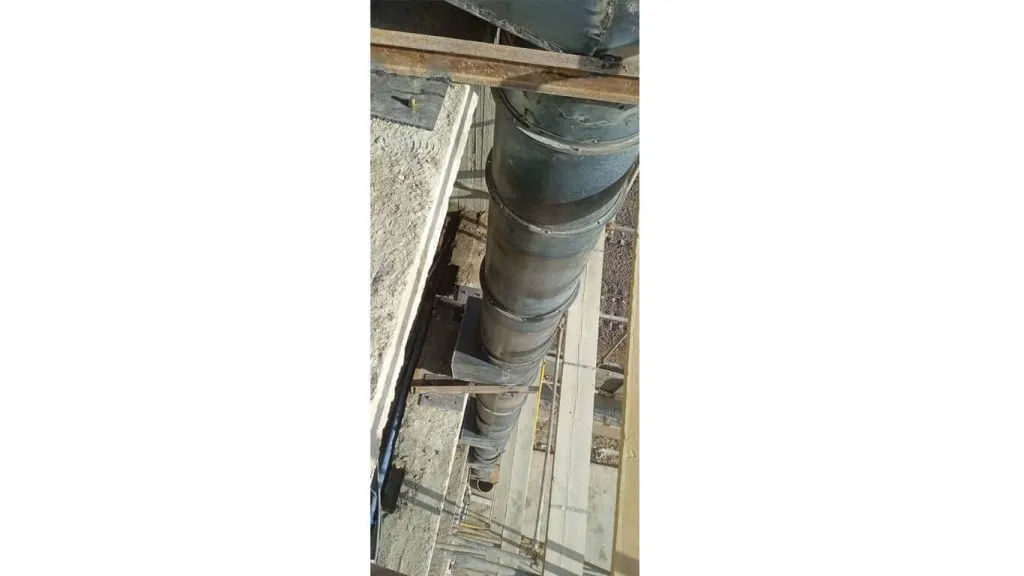

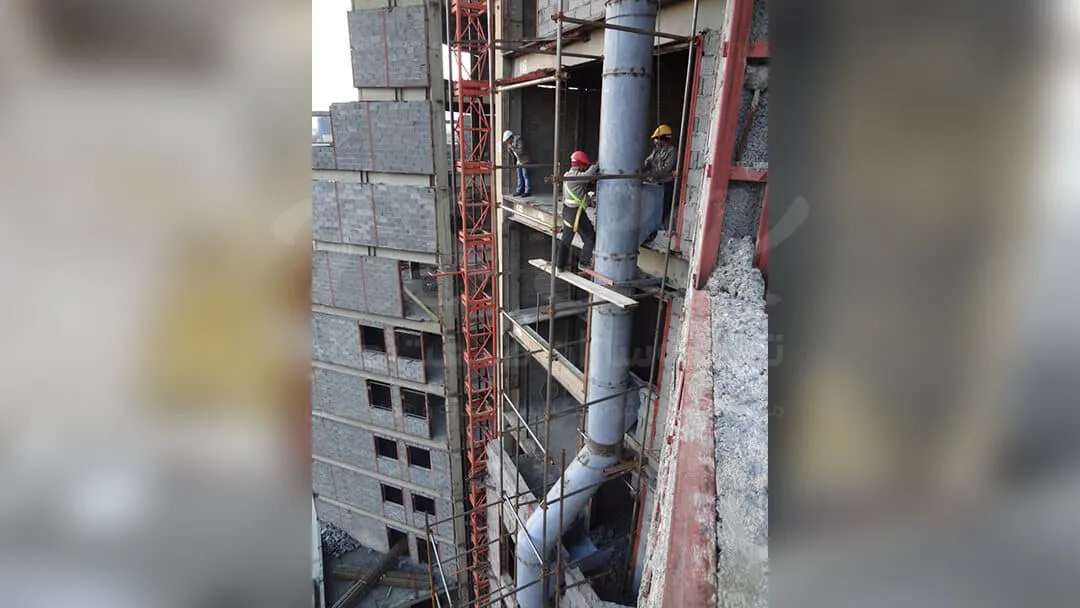

کانال‌ شوتینگ نخاله ساختمانی

کانال اصلی بین سه‌راهی و مخزن قرار گرفته و ضایعات و نخاله‌ها ازطریق آن دفع می‌شود. این کانال از جنس آهن بوده و به صورت استوانه‌ای‌شکل طراحی می‌شود. لوله‌های آن نیز در یکدیگر چفت شده و برای وصل شدن به هم، از هیچ‌گونه اتصالی استفاده نمی‌کنند.

کانال اصلی شوت نخاله، با زاویه‌های مشخص نصب می‌شود؛ تا بتواند با سه‌راهی‌های شوتینگ همخوانی داشته باشد. از طرفی سرعت سقوط نخاله‌ها ‌را تا حدودی کم کند.

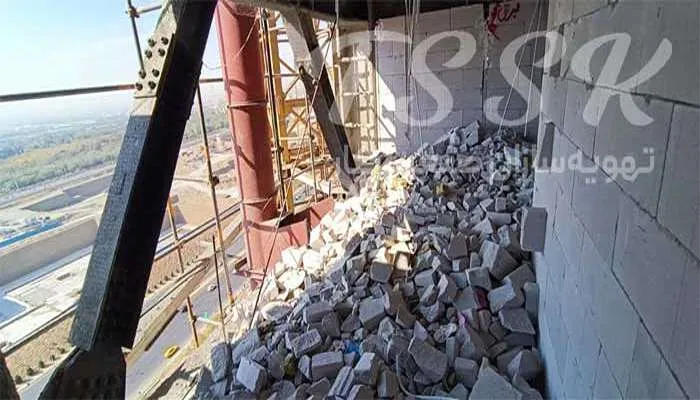

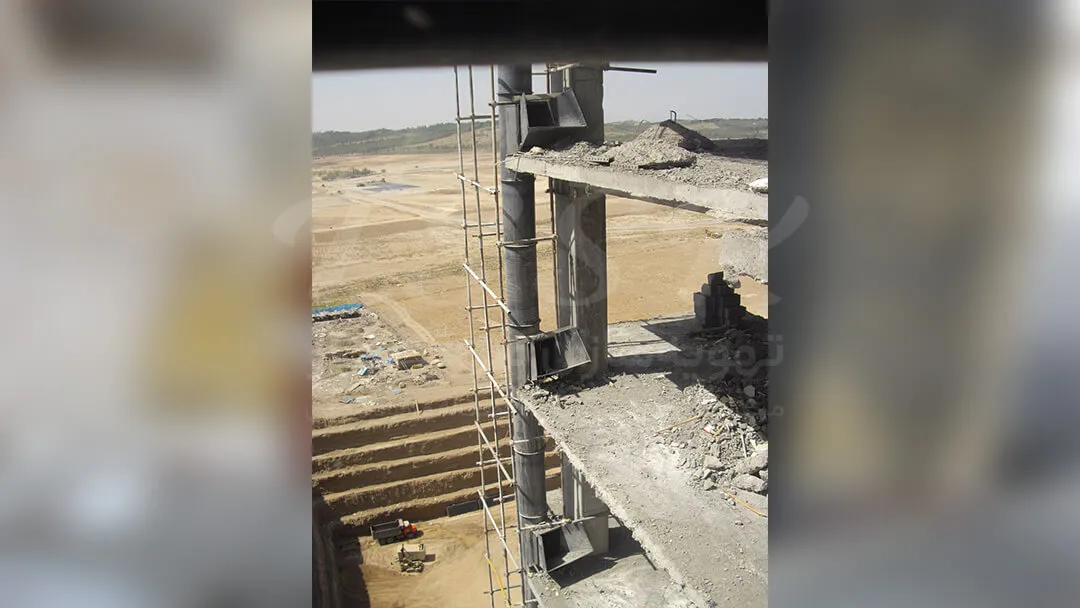

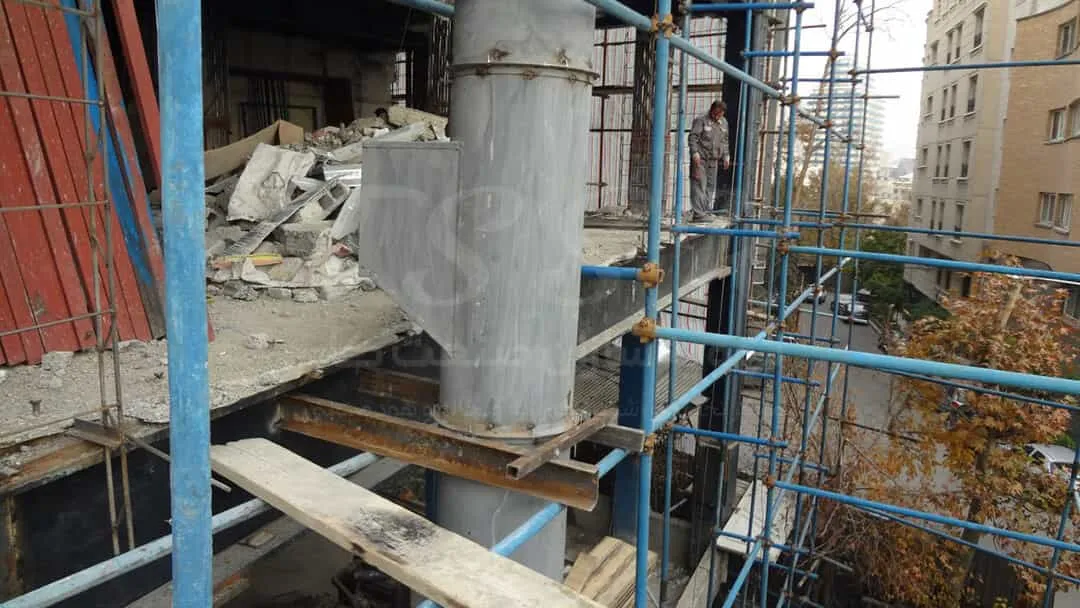

سه‌راهی (دهنه فرغون‌ریز) شوتینگ نخاله آهنی

معمولا در سیستم‌های شوتینگ نخاله ساختمانی، دو نوع دریچه قرار داده می‌شودِ. دریچه اول که به آن سه‌راهی گفته می‌شود؛ به صورت لولایی بوده و ازطریق آن نخاله‌ها را به درون کانال هدایت می‌کنند.

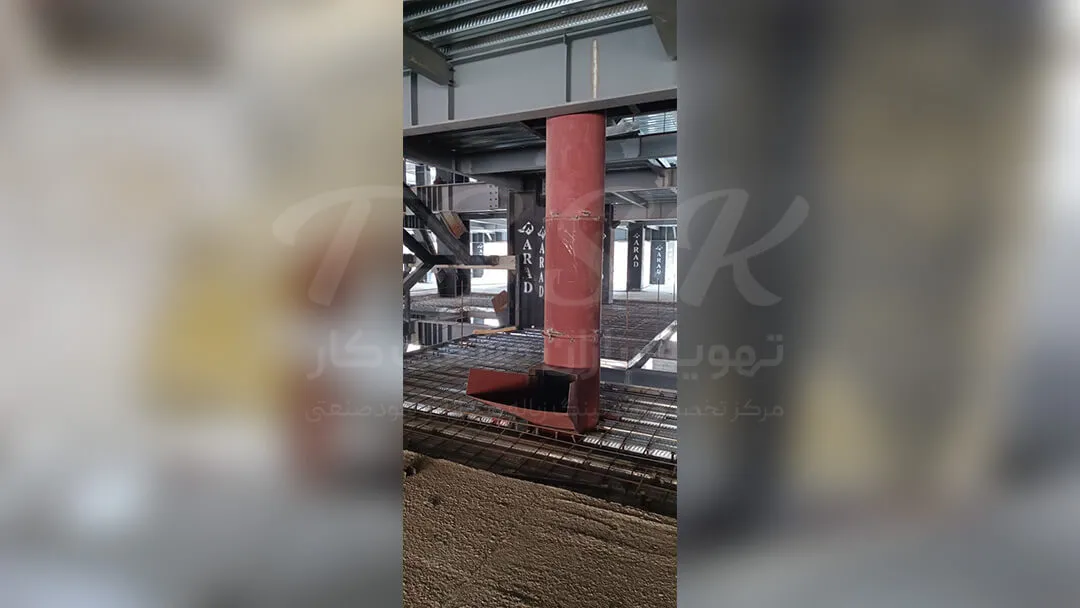

در هر طبقه نیز می‌توان، تعدادی از این سه‌راهی‌ها را با توجه به نیاز تعبیه کرد. نوع دوم از دریچه‌ها، در قسمت انتهایی کانال تعبیه شده و پس از خارج شدن نخاله‌ها، به صورت خودکار بسته می‌شود. علت وجود این دریچه، جلوگیری از انتشار آلودگی، گرد و خاک و ورود حشرات موذی به داخل کانال است.

سرعت‌گیر شوتینگ نخاله ساختمانی

وقتی نخاله‌ها را از طبقات بالا به پایین می‌ریزیم؛ با سرعت بالایی سقوط می‌کنند. سرعت‌گیر در قسمت انتهایی شوتینگ نخاله، به صورت 45 درجه نصب شده و سرعت سقوط را تا حد زیادی کاهش می‌دهد.

بست نگهدارنده شوت نخاله آهنی

بست‌ها وظیفه نگهداری از کانال شوتینگ نخاله را بر عهده دارند. این بست‌ها تسمه‌هایی با ضخامت متفاوت هستند، که به دور کانال پیچیده شده و با مهره سفت می‌شوند. البته بست‌هایی به شکل نیم‌دایره نیز وجود دارند.

سطل شوتینگ نخاله ساختمانی

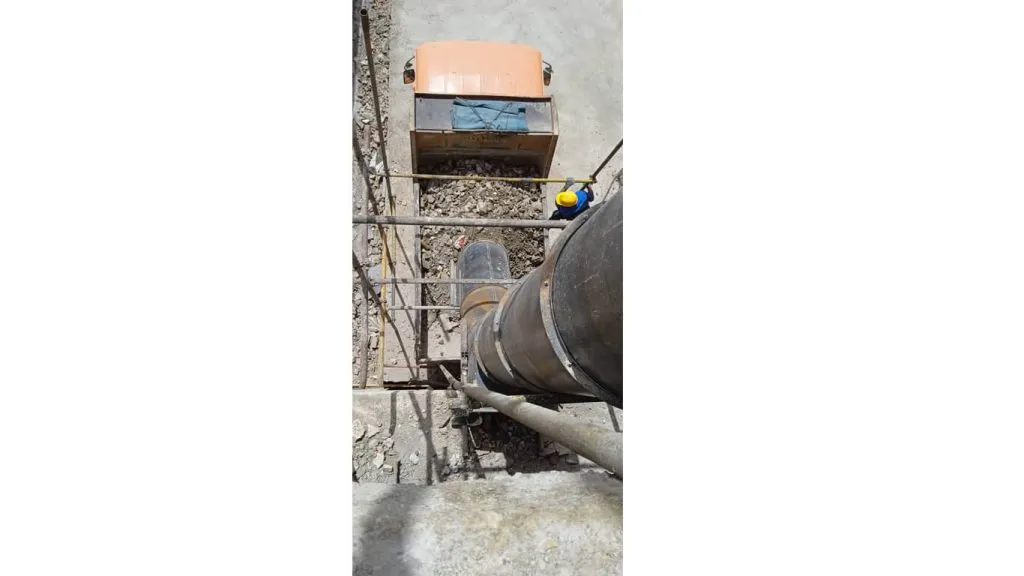

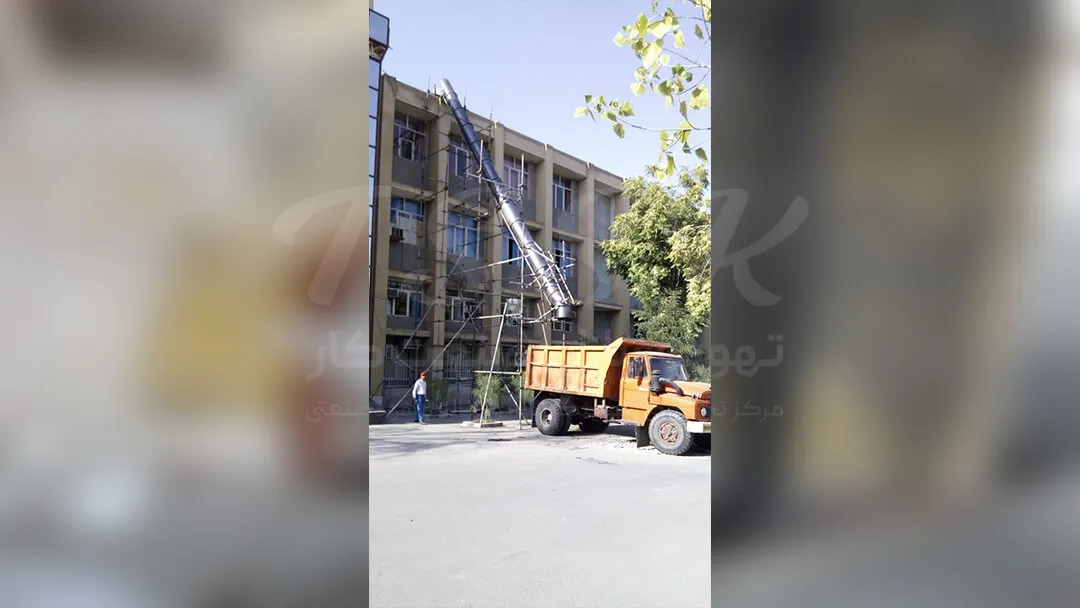

سطل‌ در قسمت انتهایی کانال تعبیه شده‌ و نخاله‌ها را نگه می‌دارد. البته با توجه به پروژه می‌توان، قسمت انتهایی کانال را به کامیون یا کانتینر متصل کرد. اندازه این سطل نیز نسبت به هر پروژه متفاوت است.
