آیا می‌دانستید که سالانه بیش از 25 درصد از هزینه‌های نگهداری ساختمان‌ها صرف دسترسی‌های دشوار و تعمیرات اضطراری سیستم‌های پنهان می‌شود؟ دریچه بازدید تاسیسات، می‌تواند این آمار را به شدت کاهش دهد و دسترسی آسانی به شریان‌های حیاتی ساختمان فراهم نماید.

دریچه بازدید تاسیسات چیست؟

دریچه بازدید تاسیسات یا به عبارت بهتر، دریچه دسترسی تاسیسات، یک عنصر کلیدی و بسیار کاربردی در ساختمان‌سازی مدرن محسوب می‌شود. در واقع، این دریچه‌ها صرفاً یک پوشش ساده نیستند، بلکه دروازه‌ای حیاتی برای دسترسی آسان، ایمن و سریع به بخش‌های پنهان و حساس سیستم‌های مکانیکی و الکتریکی ساختمان به شمار می‌روند.

تصور کنید فن کویل‌ها، داکت اسپلیت‌ها، شیرآلات، اتصالات لوله کشی فاضلاب، دمپرهای آتش و موتور دمپرهایی که در پشت سقف‌های کاذب، داخل رایزرها یا روی کانال‌های هوا قرار دارند، نیاز به بازرسی دوره‌ای، سرویس، نگهداری یا تعمیرات اضطراری پیدا کنند. بدون وجود دریچه بازدید، دسترسی به این تجهیزات ممکن است، نیازمند تخریب بخشی از سقف یا دیوار باشد که خود هزینه و زمان زیادی را تحمیل می‌کند.

دریچه دسترسی تاسیسات با فراهم آوردن یک شکاف پوشیده و زیبا، این امکان را می‌دهد که تکنسین‌ها بدون آسیب به ساختار کلی و نمای داخلی، به راحتی به تجهیزات دسترسی پیدا کنند.

عملکرد این دریچه‌ها می‌تواند به صورت لولایی (با قفل‌هایی مانند زیمنسی یا مگنتی) یا به صورت وزنه‌ای باشد که بسته به محل نصب و نوع دسترسی مورد نیاز انتخاب می‌شود.

در مواردی مانند دسترسی به داکت اسپلیت ها و فن کویل ها، این دریچه ها به منظور تأمین هوای مکش برگشت، به صورت شیاردار یا گریل دار نیز تولید می‌شوند.

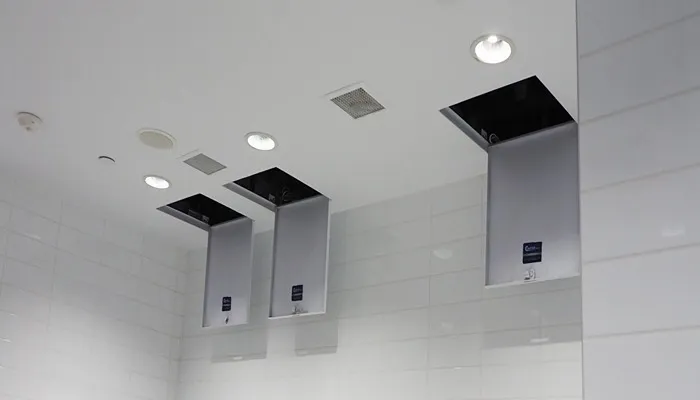

انواع دریچه بازدید و کاربردها

دریچه بازدید تنوع زیادی دارد که هر کدام برای کاربرد خاصی در نظر گرفته شده‌اند. این تنوع از نظر محل نصب، نوع سیستم تحت پوشش، جنس و مکانیزم باز شدن طبقه‌بندی می‌شود.

1. دریچه بازدید تهویه مطبوع (فن کویل و داکت اسپلیت)

اصلی‌ترین کاربرد این دریچه‌ها، دسترسی به دستگاه‌های تهویه مطبوع نصب شده زیر سقف کاذب است. این امر برای تعمیر، نگهداری دوره‌ای، تمیزکاری فیلترها و در صورت نیاز، تعویض دستگاه ضرورت دارد. انواع متداول دریچه بازدید تهویه مطبوع عبارتند از:

• دریچه بازدید فن کویل ساده/لولایی برای دسترسی صرفاً به دستگاه.
• دریچه بازدید شیاردار/گریل مکش که علاوه بر دسترسی، هوای مورد نیاز برای عملکرد دستگاه را نیز تأمین می‌کند. مدل‌هایی مانند خطی کله قندی یا گل سقفی نیز در این دسته قرار می‌گیرند.

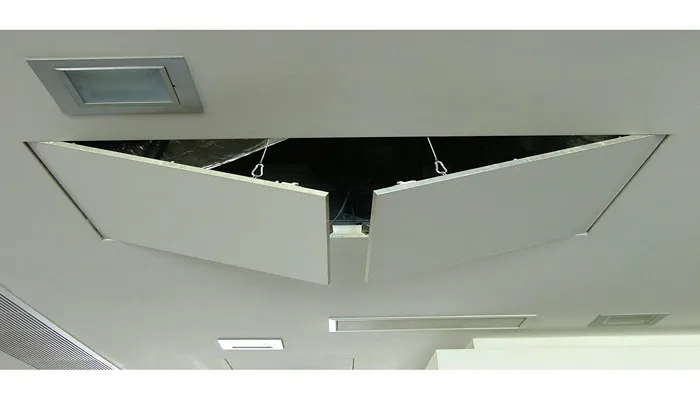

• دریچه داکت اسپلیت با درب وزنه‌ای که معمولاً برای ابعاد بزرگ‌تر دستگاه استفاده می‌شود.

2. دریچه بازدید تاسیسات آب، فاضلاب و برق

کاربرد این نوع دریچه‌ها، دسترسی به اتصالات لوله کشی، شیرآلات، کنتورها، جعبه‌های فیوز و سیم کشی‌های اصلی است که داخل دیوار یا سقف پنهان شده‌اند. انواع متداول آنها هم دو مورد است.

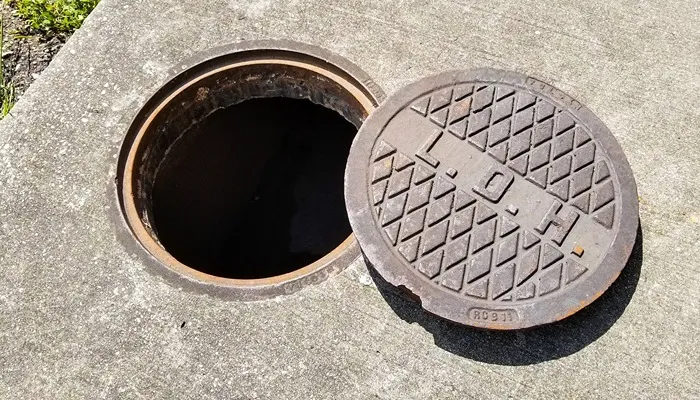

دریچه بازدید فاضلاب، نصب شده در کف یا دیوار برای بازدید و رفع گرفتگی لوله‌ها. جنس این دریچه‌ها معمولاً چدنی، پلی اتیلن یا کامپوزیتی است (به ویژه در محیط‌های ترافیکی). همچنین دریچه بازدید دیواری/رایزر برای پوشش تاسیسات داخل رایزرها یا دیوارهای سرویس‌های بهداشتی.

3. دریچه بازدید کانال هوا و دمپر

نصب شده روی کانال‌های انتقال هوا به منظور دسترسی به دمپرهای تنظیم هوا، دمپرهای آتش فیوزی (جهت بررسی سلامت فیوز یا تعویض آن) و دمپرهای موتوری.

4. دریچه بازدید کناف و تایل

این مدل‌ها فریم‌لس هستند یعنی طوری طراحی شده‌اند که کاملاً با ساختار سقف کاذب (مانند سقف کناف یا تایل آرمسترانگ) هماهنگ باشند تا پس از نصب، از نظر بصری با سقف یکپارچه به نظر برسند و تنها خطوط بسیار نازکی از آن دیده شود.

جدول مقایسه انواع دریچه بازدید

در جدول زیر انواع دریچه بازدید، مقایسه شده‌اند. به این نکته اشاره کنیم که قصد معرفی انواع دریچه هوا را نداریم. دریچه هوا برای ورود و خروج هوا و دریچه بازدید صرفاً برای دسترسی آسان به تجهیزات و تأسیسات پنهان طراحی شده است.

نوع دریچه بازدید	محل نصب رایج	مکانیزم باز و بسته شدن رایج	ملاحظات ویژه
دریچه بازدید فن کویل/داکت اسپلیت	سقف کاذب (زیر دستگاه)	لولایی (قفل زیمنسی/مگنتی) یا وزنه‌ای	غالباً نیاز به شیار یا گریل برای مکش هوا دارد.
دریچه بازدید فاضلاب (چدن/کامپوزیت)	کف (محیط های ترافیکی یا غیرترافیکی)	وزنه‌ای (سنگین) یا پیچی	مقاومت بالا در برابر فشار، سایش و عوامل محیطی.
دریچه بازدید تأسیسات دیواری	دیوار یا رایزر	لولایی (چفتی، انگشتی، مگنتی)	ابعاد کوچک تر، مقاومت در برابر رطوبت در محیط های مرطوب.
دریچه بازدید کانال	روی بدنه کانال های هوا	پیچی یا گیره‌ای	باید کاملاً درزبندی و گازبند باشد.

ابعاد و استانداردهای نصب دریچه بازدید

انتخاب و نصب دریچه دسترسی تاسیسات، تابع استانداردهایی است که هم به لحاظ عملکردی و هم به لحاظ ایمنی و دسترسی، اهمیت دارند.

ابعاد دریچه بازدید

ابعاد دریچه به طور مستقیم به تجهیزاتی که قرار است تحت پوشش قرار گیرند، بستگی دارد. برای فن کویل و داکت اسپلیت ابعاد دریچه باید بزرگ تر از ابعاد دستگاه باشد تا امکان دسترسی برای سرویس و خارج کردن دستگاه فراهم شود.

ابعاد فریم معمولاً بین 3 تا 5 سانتی متر است و ابعاد درب می‌تواند از 20 در 30 سانتی متر شروع شود و برای دستگاه‌های بزرگ تر، ابعاد بزرگ تری به صورت سفارشی در نظر گرفته می‌شود. برای لوله کشی فاضلاب هم در لوله کشی با قطر نامی بیش از 100 میلی متر، اندازه دریچه بازدید باید حداقل 100 میلی متر باشد.

برای لوله‌های افقی اصلی فاضلاب با قطر بیش از 200 میلی متر، به جای دریچه، باید از آدم‌رو (منهول) استفاده شود که درپوش آن باید کاملاً گازبند باشد. همچنین برای تاسیسات برقی و رایزرها، دریچه‌های پلاستیکی یا آلومینیومی در ابعاد استاندارد مانند 15 در 15 تا 30 در 30 سانتی متر مورد استفاده قرار می‌گیرند.

استانداردهای نصب دریچه بازدید

محل نصب دریچه بازدید تاسیسات در سیستم‌های مختلف دارای نکات استاندارد خاصی است؛ برای نصب دریچه در لوله کشی فاضلاب باید به موارد زیر توجه شود.

• در بالاترین نقطه هر شاخه انشعاب افقی.
• در محل تغییر امتداد لوله‌های افقی، اگر زاویه تغییر جهت بیش از 45 درجه باشد.
• در پایین ترین قسمت لوله قائم فاضلاب، قبل از زانوی پایین لوله.
• روی لوله اصلی افقی، با فاصله حداکثر 30 متر از یکدیگر.
• توجه کنید نصب دریچه بازدید در فضاهای تهیه مواد خوراکی (مانند نانوایی ها و آشپزخانه های صنعتی) مجاز نیست.

در سقف و دیوار هم دریچه بازدید دیواری باید طوری نصب شود که دسترسی و تعمیرات راحت باشد. بهتر است دور شکاف، یک قاب فلزی یا چوبی نصب گردد تا فریم دریچه به آن متصل شود و استحکام کافی داشته باشد.

بهترین جنس برای دریچه بازدید

انتخاب جنس دریچه دسترسی تاسیسات به طور مستقیم به محل نصب، میزان رطوبت محیط، ترافیک و باری که قرار است تحمل کند، و همچنین بودجه پروژه وابسته است.

1. آلومینیوم (آلیاژ ایده آل)

آلومینیوم یکی از پرکاربردترین جنس‌ها برای تولید دریچه بازدید به خصوص در سقف و دیوار است. مزایای آن عبارتند از: وزن کم، مقاومت بالا در برابر زنگ زدگی و خوردگی، قابلیت رنگ آمیزی کوره‌ای الکترواستاتیک (که با دکوراسیون سازگار می‌شود) و انعطاف پذیری بالا در ساخت ابعاد سفارشی. کاربرد اصلی آن هم در دریچه بازدید فن کویل و دریچه بازدید سقفی و دیواری است.

2. پلاستیک (ABS یا PVC)

مزایای آن عبارتند از: وزن بسیار سبک، مقاومت صددرصد در برابر رطوبت و نم (مناسب برای سرویس‌های بهداشتی، استخرها و مناطق شرجی مانند شمال و جنوب کشور)، قیمت مناسب و مقرون به صرفه. کاربرد اصلی آن هم در دریچه بازدید پلاستیکی در ابعاد کوچک و استاندارد 15  15 تا 30  30 در دیوار یا سقف‌های کاذب است.

3. چوبی (MDF با روکش پلی اورتان)

زیبایی و امکان هماهنگی با دکوراسیون داخلی، مزایای آن است و کاربرد اصلی آن هم در دریچه بازدید فن کویل و دیواری در فضاهایی است که زیبایی بصری اولویت دارد.

4. فلزات سنگین (چدن، فولاد و کامپوزیت)

این مواد عمدتاً برای دریچه بازدید فاضلاب مورد استفاده قرار می‌گیرند. چدن مقاومت بالا در برابر فشار و سایش (مناسب برای مناطق ترافیکی سنگین) دارد. ویژگی‌های پلی اتیلن و کامپوزیت هم عبارتند از: وزن کم، نصب آسان، مقاومت خوب در برابر خوردگی و قیمت مناسب (مناسب برای مناطق غیرترافیکی یا کم ترافیک). برای محیط‌هایی با آلاینده‌های اسیدی و خوردنده، مانند برخی محیط‌های صنعتی هم از ورق استیل نگیر با عیار 316 استفاده می‌شود.

بهترین شرکت تولید کننده دریچه تنظیم هوا شرکت‌هایی، هستند که توانایی تولید با متریال های مختلف (آلومینیوم، آهن گالوانیزه، پلاستیک و MDF) را با کیفیت و استانداردهای لازم داشته باشند.

جانمایی دریچه در هود صنعتی و دودکش

جانمایی مناسب دریچه دسترسی تاسیسات در سیستم‌های تخلیه مانند هودهای صنعتی و دودکش‌ها، برای حفظ ایمنی و عملکرد سیستم بسیار ضروری است. یکی از مهم‌ترین نکات در مورد دودکش‌های صنعتی، رعایت استانداردها برای جلوگیری از انتشار گازهای سمی است.

طبق استانداردها، در پایین دودکش قائم باید حتماً یک دریچه بازدید نصب شود. این دریچه برای بازرسی و تمیزکاری مسیر دودکش از دوده و مواد زائد تجمع یافته در پایین ترین نقطه است.

همچنین، دسترسی به قسمت پایه دودکش برای بررسی وضعیت عایق بندی و ضد زنگ بودن (مانند عایق پشم شیشه) از طریق این دریچه فراهم می‌شود. البته دودکش‌های صنعتی، باید کاملاً درزبندی شده باشند و عبور آنها از مسیر سقف کاذب یا سقف حمام توصیه نمی‌شود.

هودهای صنعتی و کانال‌های اگزاست نیز در آشپزخانه‌ها و کارگاه‌ها، سیستم‌هایی حیاتی برای تخلیه هوا هستند که دائماً در معرض آلودگی چربی و روغن قرار دارند.

گرچه به صورت مستقیم در بدنه هود کمتر از دریچه بازدید استفاده می‌شود، اما روی کانال‌های انتقال هوای خروجی (اگزاست)، به ویژه در نقاطی که دسترسی به فیلترها یا دمپرهای ضد آتش ضروری است، نصب دریچه دسترسی تاسیسات ضروری است.

این دریچه‌ها امکان بازرسی و تمیزکاری کانال‌ها از رسوبات چربی و دوده را فراهم می‌سازند که برای جلوگیری از آتش سوزی (به دلیل تجمع چربی) و حفظ کارایی سیستم تهویه بسیار مهم است.

راهنمای انتخاب دریچه مناسب

در انتخاب یک دریچه بازدید تاسیسات، مناسب برای پروژه‌تان باید پارامترهای نیازهای عملکردی، زیبایی شناسی و بودجه را در نظر بگیرید.

1. عملکرد (مکش هوا و دسترسی)

اگر دریچه فقط برای دسترسی به شیرآلات، اتصالات برقی یا دمپرهای کوچک نیاز است، یک دریچه بازدید ساده (با درب لولایی یا وزنه‌ای) کافی است. ولی برای فن کویل‌ها و داکت اسپلیت‌ها، حتماً از مدل‌های دریچه بازدید شیاردار، گریل مکش یا مشبک استفاده شود تا دستگاه بتواند هوای برگشت مورد نیاز خود را تأمین کند. این موضوع به اصول عملکرد دریچه های تنظیم هوا مربوط می‌شود.

2. جنس دریچه

در محیط خشک و نما آلومینیوم با رنگ کوره‌ای یا MDF دکوراتیو بهترین انتخاب است. در محیط مرطوب، دریچه بازدید پلاستیکی (PVC یا ABS) به دلیل مقاومت در برابر نم و رطوبت، ارجحیت دارد. در سقف کاذب نیز کناف دریچه بازدید فریم‌لس که پس از نصب، سطح آن با سقف یکپارچه می‌شود و نمای تمیزتری دارد، توصیه می‌گردد.

3. ابعاد و جانمایی

در لوله کشی فاضلاب و دودکش‌ها، محل و اندازه دریچه را طبق آیین نامه‌های ساختمانی انتخاب کنید (مثلاً فاصله حداکثر 30 متر روی لوله افقی فاضلاب). مطمئن شوید، ابعاد دریچه انتخابی به اندازه کافی بزرگ باشد که امکان سرویس و خارج کردن کامل تجهیزات (مانند فن کویل یا داکت اسپلیت) را فراهم کند.

4. نوع قفل و مکانیزم

قفل زیمنسی، ایمن‌ترین و مستحکم‌ترین نوع قفل برای دریچه‌های لولایی است که به راحتی باز و بسته می‌شود. قفل مگنتی برای دریچه‌هایی که باید از نظر ظاهری کاملاً مخفی باشند، قفل مگنتی یکپارچگی بیشتری با سقف ایجاد می‌کند. درب وزنه‌ای هم معمولاً در دریچه‌های بزرگ‌تر فن کویل و داکت اسپلیت استفاده می‌شود.

سخن پایانی در مورد دریچه بازدید تاسیسات چیست؟

دریچه بازدید تاسیسات، یک سرمایه گذاری هوشمندانه در حفظ سلامت و کارایی سیستم‌های ساختمانی است. انتخاب دقیق جنس، ابعاد و جانمایی این دریچه‌ها، هزینه‌های آتی تعمیر و نگهداری را به حداقل رسانده و طول عمر مفید تأسیسات شما را افزایش می‌دهد.
