لوله و دودکش بخاری؛ انواع، نصب استاندارد و انتخاب کلاهک
لوله بخاری گازهای حاصل از احتراق را به دودکش ساختمان می‌رساند و دودکش آن‌ها را به بیرون هدایت می‌کند. برای نصب ایمن، قطر لوله نباید از خروجی دستگاه کوچک‌تر باشد، مسیر باید طبق دستورالعمل نصب شیب مناسب داشته باشد و دهانه دودکش به درستی طراحی شود. پیش از شروع زمستان، سلامت اتصالات و مسیر تخلیه را بررسی کنید.
لوله و دودکش بخاری چیست و چرا اهمیت دارد؟
لوله رابط بخاری، قطعه‌ای است، که خروجی بخاری گازی را به دهانه دودکش متصل می‌کند. دودکش ساختمان مسیر ادامه این جریان تا فضای بیرون است. این دو بخش باید هماهنگ باشند؛ چون سالم بودن لوله رابط به تنهایی تضمین نمی‌کند، که دودکش مکش کافی داشته باشد یا گازهای حاصل از احتراق به‌درستی تخلیه شوند.
خیلی از دودکش‌های معمولی با مکش طبیعی کار می‌کنند. گازهای گرم داخل دودکش نسبت به هوای بیرون چگالی کمتری دارند و به سمت بالا حرکت می‌کنند.
ارتفاع و وضعیت مسیر دودکش، دمای گازها، هوای ورودی ساختمان و وزش باد می‌توانند این جریان را تغییر دهند. انسداد، زانوی نامناسب، جدا شدن اتصالات یا فشار منفی داخل خانه ممکن است باعث برگشت دود شود.
مهم‌ترین خطر، مونوکسید کربن (CO) است. گازی بی‌رنگ و بی‌بو که در اثر احتراق ناقص سوخت تولید می‌شود. سردرد، سرگیجه، ضعف، تهوع، درد قفسه سینه و گیجی از علائم احتمالی مسمومیت هستند.
بر اساس اطلاعات مرکز کنترل و پیشگیری از بیماری‌های آمریکا (CDC)، این گاز میتواند باعث بیماری شدید یا مرگ شود و افراد خوابیده ممکن است پیش از متوجه شدن علائم دچار مسمومیت شوند.
در راهنمای CDC درباره مونوکسید کربن این مطالب با جزئیات زیادی توضیح داده شده است. برای بررسی دقیق‌تر مشکلاتی مانند مکش ضعیف، نشت یا برگشت دود، مطالعه مقاله مشکلات دودکش و روش‌های رفع آن هم مفید است. البته هیچ راهکار خانگی، جای بررسی فنی مسیر تخلیه را نمی‌گیرد.

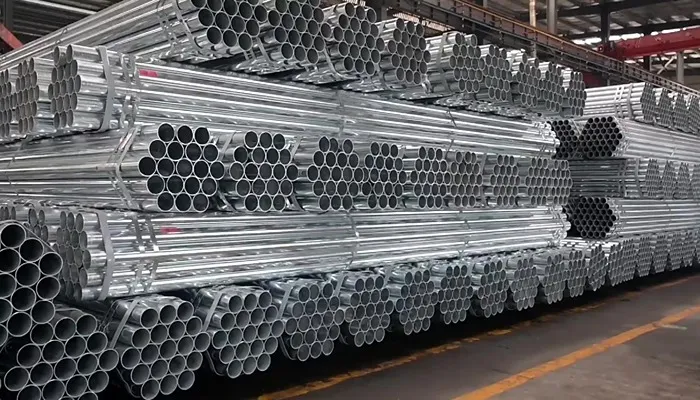

انواع لوله بخاری
برای انتخاب از میان انواع لوله بخاری، تنها قیمت را در نظر نگیرید. جنس، مقاومت در برابر خوردگی و دمای کاری، استحکام اتصالات و سازگاری با دستگاه اهمیت بیشتری دارند. بعضی لوله‌ها برای مسیرهای کوتاه و مشخص مناسبند؛ اما استفاده از آن‌ها در مسیرهای طولانی یا شرایط خاص ممکن است خطرناک باشد.
لوله بخاری گالوانیزه
لوله گالوانیزه به دلیل قیمت مناسب و دسترسی آسان رایج است. با این حال، رطوبت و میعان می‌توانند به مرور باعث خوردگی آن شوند. هنگام خرید، ضخامت ورق، کیفیت اتصالات و سازگاری لوله با دستگاه را بررسی کنید.
برای اطلاعات بیشتر، مقاله ساخت دودکش گالوانیزه و استیل را ببینید. برای شناخت گزینه‌های ساخت، برگه راهنمای کامل خرید دودکش صنعتی دودکش میتواند؛ اطلاعات تکمیلی ارائه دهد.
لوله بخاری آلومینیومی (فنری)
لوله آلومینیومی فنری سبک است و به راحتی خم می‌شود. به همین دلیل نصب آن در بعضی مسیرها ساده‌تر به نظر می‌رسد. با این حال، انعطاف زیاد همیشه مزیت نیست. له‌شدگی، پارگی، سوراخ شدن و جمع شدن چین‌ها میتواند؛ سطح عبور گاز را کاهش دهد و مکش را مختل کند.
هر لوله آلومینیومی فنری برای دودکش بخاری مناسب نیست. پیش از استفاده باید دفترچه دستگاه و الزامات مقررات مربوط به همان کاربرد بررسی شود. اگر سازنده استفاده از چنین لوله‌ای را مجاز ندانسته است؛ نباید صرفاً به دلیل ارزان‌تر بودن یا نصب آسان‌تر آن را جایگزین کرد.
لوله استیل ضدزنگ
استیل ضدزنگ مناسب میتواند؛ در برابر خوردگی مقاومت خوبی داشته باشد؛ اما عملکرد آن به گرید، ضخامت و شرایط کار بستگی دارد. استیل ۲۰۱ و ۳۰۴ نیز از نظر مقاومت به خوردگی یکسان نیستند. برای انتخاب درست، مقاله مقایسه استیل ۲۰۱ و ۳۰۴ را ببینید و از سازگاری محصول با کاربرد دودکش مطمئن شوید.
لوله سیمانی و دودکش بنایی
در خیلی از ساختمان‌های قدیمی، دودکش از مصالح بنایی یا قطعات سیمانی ساخته شده است. ترک دیواره، فرسودگی ملات، نشت از اتصالات و انسداد داخلی، از مشکلات احتمالی این مسیرها هستند. ظاهر سالم بخش بیرونی نیز، سلامت تمام طول دودکش را ثابت نمی‌کند.
نصب لوله بخاری سیمانی یا استفاده از دودکش قدیمی، باید پس از بررسی فنی انجام شود. قطعات باید متناسب با کاربرد باشند و اتصالات به‌درستی اجرا شوند.
اگر در ساختمان، از محصولات قدیمی آزبست‌سیمان استفاده شده است؛ از بریدن، سوراخ کردن یا تخریب خودسرانه آن‌ها خودداری کنید. ارزیابی و مدیریت این مواد، باید با رعایت دستورالعمل‌های بهداشتی انجام شود.
دودکش دوجداره عایق‌دار
دودکش دوجداره عایق‌دار، معمولاً از یک جداره داخلی و پوشش بیرونی تشکیل می‌شود و در مدل‌های مخصوص، عایق حرارتی میان آن‌ها قرار می‌گیرد. این ساختار میتواند؛ افت دمای گازهای خروجی و تشکیل میعان را در بعضی مسیرها، کاهش دهد و به حفظ مکش طبیعی کمک کند.
این گزینه به ویژه در مسیرهای بیرونی یا سردسیر مطرح است؛ با این حال، همه محصولات دوجداره، برای همه وسایل گازسوز مناسب نیستند. نوع دستگاه، دمای دود، شرایط نصب و تأییدیه محصول باید مشخص باشد. جدول زیر مزایا و محدودیت‌های این گزینه‌ها را به‌صورت خلاصه مقایسه می‌کند.
|
نوع لوله یا دودکش |
محدودیت مهم | مزیت اصلی |
| گالوانیزه | احتمال خوردگی و زنگ‌زدگی |
قیمت مناسب و دسترسی آسان |
|
آلومینیومی فنری |
آسیب‌پذیری در برابر له‌شدگی و پارگی | سبک و انعطاف‌پذیر |
| استیل ضدزنگ | هزینه بیشتر و ضرورت انتخاب گرید صحیح |
مقاومت مناسب در برابر خوردگی، بسته به گرید |
|
سیمانی یا بنایی |
احتمال ترک، فرسودگی و نشت | استفاده در برخی ساختمان‌های قدیمی |
| دوجداره عایق‌دار | هزینه و ضرورت سازگاری با دستگاه |
کاهش افت دما در مسیرهای مناسب |
نصب استاندارد لوله بخاری
نصب لوله بخاری باید بر اساس دستورالعمل سازنده دستگاه، وضعیت ساختمان و مقررات لازم‌الاجرا انجام شود. در ایران، مبحث ۱۷ مقررات ملی ساختمان مرجع مهمی برای الزامات گازرسانی و نصب وسایل گازسوز و دودکش‌های مرتبط است.
ویرایش پنجم این مبحث، در سال ۱۴۰۳ منتشر شده است. بنابراین برای اجرای پروژه، باید متن رسمی همان ویرایش و بند مرتبط با نوع دستگاه بررسی شود.
ارتفاع دودکش بالای بام، فاصله از موانع، طول مجاز مسیر افقی، تعداد زانوها و فاصله از مواد سوختنی را نمیتوان، برای همه ساختمان‌ها با یک عدد ثابت تعیین کرد. این موارد به شرایط نصب و ضوابط مربوط بستگی دارند. در صورت تردید، نصب را به فرد متخصص بسپارید.
شیب، طول افقی و تعداد زانو
مسیر افقی لوله رابط، باید مطابق دستورالعمل دستگاه و با شیب ملایم رو به بالا در جهت دودکش یا خروجی طراحی شود. CDC هم درباره لوله‌های افقی تخلیه برخی وسایل احتراقی توصیه می‌کند؛ مسیر به سمت بیرون کمی شیب رو به بالا داشته باشد. این کار احتمال نشت مونوکسید کربن از اتصالات نامناسب را کاهش می‌دهد.
لوله افقی تخلیه وسایل احتراقی، در مسیر حرکت به سمت بیرون، باید کمی شیب رو به بالا داشته باشد. این شیب به کاهش خطر نشت مونوکسید کربن از اتصالات نامناسب، کمک می‌کند.
طولانی شدن مسیر افقی و افزایش تعداد زانوها میتواند؛ مقاومت جریان را بیشتر کند. بنابراین مسیر باید تا حد امکان مستقیم و بدون خم‌های غیرضروری باشد.
با این حال، کوتاه کردن مسیر نباید به ایجاد اتصال غیراصولی یا تغییر طراحی تأییدشده منجر شود. برای آشنایی بیشتر با این موضوع، مقاله کاهش مکش دودکش را مطالعه کنید.
محل سوراخ لوله بخاری روی دیوار و اتصال به دودکش
جای لوله بخاری در دیوار، باید با محل دهانه دودکش سازگار باشد و اتصال بدون فشار، کج شدگی یا شکاف انجام شود. سوراخ لوله بخاری روی دیوار نباید به شکلی ایجاد شود، که به سازه یا مسیرهای تأسیساتی دیگر آسیب برساند.
لوله رابط باید با روش اتصال مناسب و مطابق دستورالعمل نصب، در دهانه قرار گیرد. ورود بیش از حد لوله به داخل دودکش میتواند؛ سطح عبور گاز را محدود کند. درزهای اتصال باید از نظر نشت بررسی شوند و دهانه‌های بازدید، در صورت نیاز طراحی، قابل دسترسی بمانند.
سه راهی دودکش بخاری، در بعضی طراحی‌ها برای دسترسی به مسیر یا جمع آوری رسوبات به کار می‌رود؛ اما استفاده از آن باید با طراحی دودکش و الزامات دستگاه هماهنگ باشد. افزودن سه راهی به صورت خودسرانه، جایگزین بازدید تخصصی نیست.

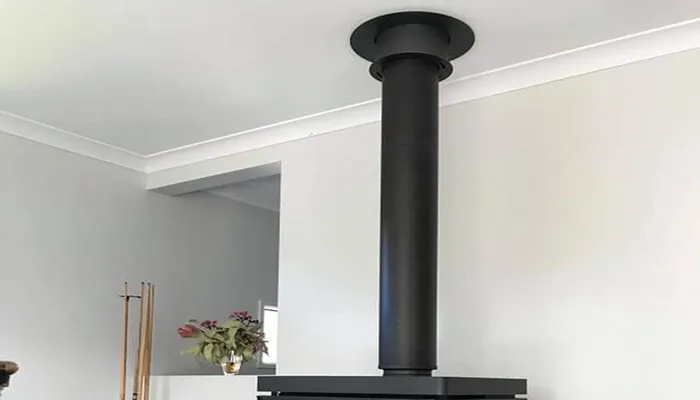

نصب لوله بخاری از سقف
نصب لوله بخاری از سقف، به‌خصوص هنگام عبور دودکش از طبقات یا بام، نیازمند توجه به فاصله از مواد سوختنی، حفاظت محل عبور و آب‌بندی مناسب است.
تماس مستقیم لوله داغ با چوب، عایق نامناسب یا سایر مواد قابل اشتعال میتواند؛ خطر آتش‌سوزی ایجاد کند. برای این مسیر باید از اجزای عبوری و عایق‌های مورد تأیید برای همان سیستم استفاده شود.
در محل خروج از بام نیز فلاشینگ و آب‌بندی باید مانع نفوذ باران شوند؛ بدون آنکه دهانه دودکش را مسدود کنند. اجرای این بخش بهتر است؛ به متخصص سپرده شود.
ارتفاع دودکش بالای بام
ارتفاع دودکش باید طبق ضوابط مربوط به نوع وسیله، محل خروج و فاصله از جان‌پناه و موانع اطراف تعیین شود. کوتاه بودن دودکش یا قرار گرفتن دهانه در ناحیه‌ای با فشار نامناسب باد ممکن است؛ مکش را مختل کند و موجب برگشت دود شود.
برای تعیین ارتفاع، عددهای عمومی اینترنتی را بدون بررسی شرایط ساختمان، مبنا قرار ندهید. اگر دود از دهانه به داخل برمی‌گردد؛ مقاله برگشت دود از دودکش میتواند؛ در شناخت علت‌ها کمک کند. اما اصلاح ارتفاع یا تغییر مسیر باید با بررسی فنی انجام شود.

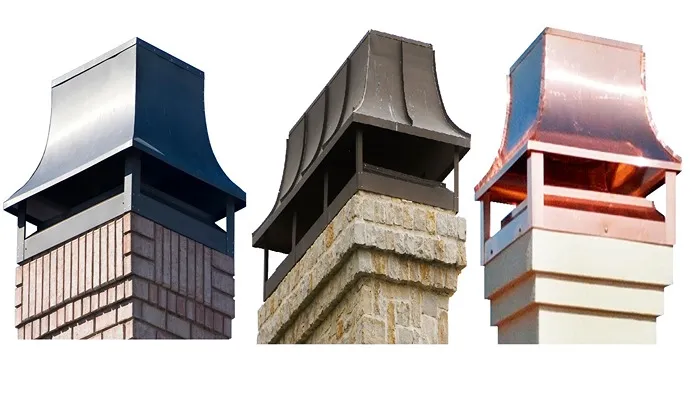

انتخاب کلاهک دودکش بخاری
کلاهک دودکش بخاری، در انتهای مسیر خروجی نصب می‌شود، تا احتمال ورود باران، برگ و پرندگان کاهش پیدا کند و اثر باد بر خروج گازها کنترل شود.
با این حال، هر کلاهکی برای هر دودکشی مناسب نیست. انتخاب باید با توجه به نوع وسیله گازسوز، شکل دهانه، شرایط باد و الزامات نصب انجام شود.
کلاهک H (اچ)
کلاهک H از چند قطعه لوله تشکیل می‌شود، که شکل کلی آن به حرف H شباهت دارد. طراحی آن میتواند؛ اثر بعضی جهت‌های باد را بر دهانه کاهش دهد و احتمال برگشت جریان را در شرایط مشخص کمتر کند.
به همین دلیل، در برخی ساختمان‌ها و مناطق بادخیز به کار می‌رود. با این حال، نصب کلاهک H به تنهایی مشکل مکش ضعیف، ارتفاع نامناسب یا انسداد دودکش را برطرف نمی‌کند. ابعاد، محل نصب و سازگاری آن با دودکش باید بررسی شود.
کلاهک ژاپنی (پره‌ای)
کلاهک ژاپنی یا پره‌ای معمولاً از چند صفحه فلزی تشکیل می‌شود، که اطراف دهانه قرار می‌گیرند. این ساختار میتواند؛ از ورود مستقیم باران و برخی اجسام خارجی جلوگیری کند و در بعضی شرایط به محافظت دهانه کمک کند.
هنگام انتخاب این مدل، به اندازه دهانه آزاد، مقاومت در برابر زنگ زدگی و امکان تمیزکاری توجه کنید. پره‌ها نباید مسیر خروج گاز را محدود کنند.
کلاهک مخروطی (چینی) و جرقه‌گیر
کلاهک مخروطی که گاهی کلاهک چینی نیز نامیده می‌شود؛ ساختار ساده‌ای دارد و میتواند؛ از ورود مستقیم باران به دهانه جلوگیری کند. با این حال، عملکرد آن به شکل و ابعاد محصول و شرایط باد وابسته است.
در دودکش شومینه‌های هیزمی، جرقه‌گیر مناسب ممکن است؛ به جلوگیری از خروج ذرات مشتعل کمک کند. توری جرقه‌گیر باید متناسب با نوع سوخت و طراحی شومینه باشد و به طور منظم از نظر تجمع دوده و انسداد بررسی شود.
هواکش گردان؛ برای تهویه است نه دودکش بخاری
هواکش گردان معمولاً برای تهویه فضاهایی مانند سوله‌ها، انبارها و بعضی بخش‌های ساختمان طراحی می‌شود. چرخش آن با باد میتواند؛ به تخلیه هوای محیط کمک کند؛ اما این ویژگی به معنای مناسب بودن آن برای دودکش بخاری نیست.
دودکش وسایل گازسوز باید شرایط دمایی، جریان و الزامات ایمنی خاصی داشته باشد. بنابراین نصب هواکش گردان روی دودکش بخاری، آبگرمکن یا پکیج را بدون تأیید صریح مقررات و سازنده انجام ندهید.
نشانه‌های خرابی و نگهداری دودکش بخاری
ترک دیواره، زنگ‌زدگی، جدا شدن اتصالات، انسداد مسیر و آثار دوده می‌توانند نشانه خرابی دودکش باشند. چکه آب هم ممکن است؛ از میعان یا نفوذ باران ناشی شود. پیش از شروع فصل سرما، بخاری، لوله رابط و تمام مسیر دودکش را به متخصص بسپارید؛ تا از نظر نشتی و انسداد بررسی شوند.
زرد شدن غیرعادی شعله، ایجاد دوده، بوی غیرمعمول دود، جدا شدن اتصالات، مشاهده ترک یا چکه کردن آب از دودکش میتواند؛ نشانه وجود مشکل باشد.
چکه آب ممکن است؛ از میعان گازهای خروجی یا نفوذ باران ناشی شود؛ برای تشخیص علت، مقاله چکه کردن آب از دودکش را ببینید. در صورت مشاهده آثار نشتی، مقاله تشخیص نشتی دودکش نیز میتواند؛ برای شناخت موضوع مفید باشد.
توجه کنید که مونوکسید کربن بو ندارد؛ بنابراین نبود بوی دود، به معنای ایمن بودن فضا نیست. اگر هشداردهنده CO فعال شد یا افراد خانه دچار سردرد، سرگیجه، تهوع یا گیجی شدند؛ فوراً به هوای آزاد بروید و از بیرون با خدمات اضطراری تماس بگیرید. برای بررسی نشتی به داخل ساختمان بازنگردید، تا زمانی که ایمنی محل تأیید شود.
کمیسیون ایمنی محصولات مصرفی آمریکا (CPSC) توصیه می‌کند؛ سیستم‌های گرمایشی سوخت‌سوز، دودکش‌ها و مسیرهای تخلیه هر سال توسط متخصص بررسی شوند. این بازدید باید انسداد، ترک، نشتی و جدا شدن اتصالات را نیز پوشش دهد.

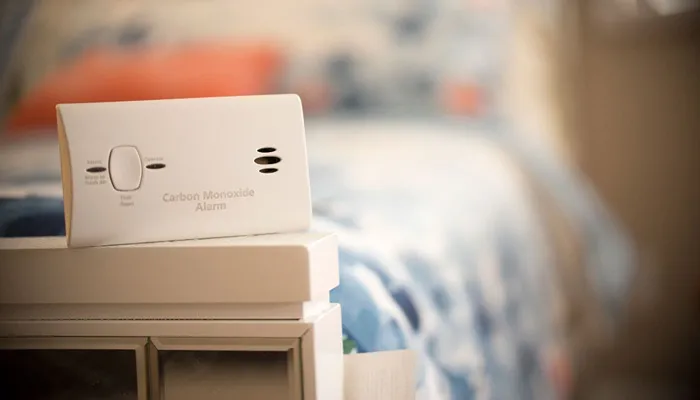

نصب هشداردهنده CO در طبقات ساختمان و نزدیک محدوده اتاق‌های خواب، مطابق دستورالعمل سازنده و توصیه‌های ایمنی، یک لایه محافظتی مهم است. این وسیله جای سرویس پیش از زمستان یا بررسی دودکش را نمی‌گیرد؛ اما میتواند در تشخیص خطر کمک کند.
سوالات متداول درباره دودکش بخاری
- قطر لوله بخاری چقدر باید باشد؟ قطر لوله رابط، نباید از قطر خروجی تعیینشده برای بخاری کمتر باشد. انتخاب قطر مناسب به مشخصات دستگاه و طراحی مسیر دودکش وابسته است.
- آیا لوله آلومینیومی خطرناک است؟ لوله آلومینیومی، بهخودیخود برای همه کاربردها خطرناک نیست؛ اما هر مدل آن برای تخلیه دود بخاری مناسب نیست.
- چند زانو در دودکش بخاری مجاز است؟ تعداد مجاز زانوها را نمیتوان بدون اطلاع از نوع دستگاه، قطر لوله، طول مسیر و طراحی دودکش تعیین کرد. هر زانو میتواند مقاومت جریان را بیشتر کند؛ پس مسیر مستقیمتر معمولاً خیلی بهتر است.
- آیا دودکش بخاری حتماً به کلاهک نیاز دارد؟ بله، ولی اینطور نیست، که فقط با نصب کلاهک از ایمنی مطمئن بشویم. باید کلاهک استاندارد نصب بشود و مسدود نباشد.
- قیمت دودکش بخاری به چه عواملی بستگی دارد؟ به جنس، ضخامت ورق، قطر، طول، تکجداره یا دوجداره بودن، کیفیت اتصالات و نوع کلاهک، هزینه نصب، عایقکاری و اصلاح مسیر قدیمی وابسته است.
سخن پایانی درباره لوله و دودکش بخاری
ایمنی دودکش بخاری به انتخاب لوله مناسب، نصب اصولی و بازدید منظم وابسته است. پیش از شروع زمستان، مسیر تخلیه را به متخصص بسپارید و هشداردهنده مونوکسید کربن نصب کنید. انتخاب کلاهک مناسب نیز، باید با طراحی دودکش و شرایط ساختمان هماهنگ باشد.
